ZKLDF—詳情介紹
ZKLDF系列--簡介
ZKLDF系列推力角接觸球軸承包括一個整體外圈、兩個內圈和兩組鋼球及保持架組件，接觸角為60度。外圈和內圈帶有安裝孔，方便通過連接螺栓對軸承進行安裝固定。軸承自身通過聯接螺栓固定，保證安裝運輸和搬運。
ZKLDF系列--用途
ZKLDF推力角接觸球系列轉臺軸承采用雙向60度接觸角、雙排球結構設計故可承受徑向載荷、雙向軸向負荷和傾覆力矩；特殊結構的黃銅保持架設計，使其具有更高的強度、較低的摩托力矩；因此該系列軸承特別適合于超高速、長期運轉和對剛性、精度有高要求的場合。

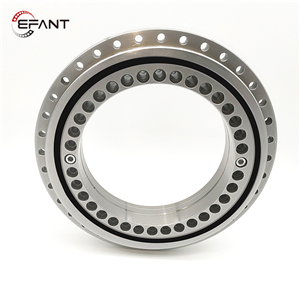

ZKLDF系列--圖片
ZKLDF系列--視頻
ZKLDF系列--參數表
| 型號 | 外形尺寸 boundary dimensions | 基本額定載荷(軸向) | 摩擦力矩 | 極限轉速 | 重量 | |||||||||
| Model Number | Axial Basic load rating | Frictional | Limiting | Weight | ||||||||||
| d | D | H | H1 | C | D1 | D2 | J | J1 | 動 dynamic load | 靜 static load | torque | speed | Kg | |
| 單位unit:mm | Ca(KN) | Coa(KN) | Nm | |||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 12 | 136 | 160 | 112 | 170 | 71 | 265 | 1.6 | 2800 | 4.5 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 12 | 159 | 184 | 135 | 195 | 76 | 315 | 2 | 2400 | 6 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 12 | 188 | 214 | 165 | 225 | 81 | 380 | 3 | 2000 | 7.5 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 15 | 243 | 274 | 215 | 285 | 112 | 610 | 14 | 1600 | 11 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 18 | 313 | 345 | 280 | 365 | 162 | 920 | 20 | 1200 | 22 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 20 | 380 | 415 | 342 | 430 | 172 | 1110 | 40 | 1000 | 28 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 20 | 450 | 486 | 415 | 505 | 241 | 1580 | 55 | 800 | 39 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 22 | 520 | 560 | 482 | 580 | 255 | 1860 | 70 | 700 | 50 |
ZKLDF系列--安裝過程
1. 準備安裝工具，包括毛刷、清潔布、清洗液、游標卡尺、塞尺、加熱器或安裝工裝、力矩扳手、磁力表座、千分表等。
2. 利用毛刷、清潔布、清洗液對安裝零件和使用的工具進行清洗清潔。
3. 利用加熱器或者安裝工裝將軸承裝入軸上，然后將軸承裝入軸承座內，也可以根據具體結構設計情況來確定安裝順序。
4. 安裝過程中嚴禁使?jié)L動體受力，嚴禁安裝內圈時敲擊外圈，同樣嚴禁安裝外圈時敲擊內圈。
5. 利用游標卡尺和塞尺對安裝配合位置尺寸進行檢驗，重點保證軸肩深度尺寸正確。

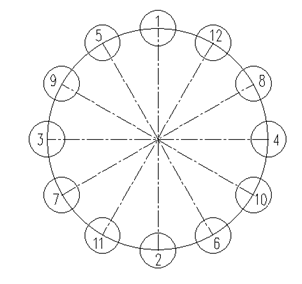

6. 內圈端面螺釘和外圈端面螺釘?shù)臄Q緊方法：用力矩扳手分三次將固定螺釘擰緊，每次分別按照螺釘標準力矩的40%、70%和100%和“十字交叉法”順序逐步擰緊螺釘。
7. 內圈和軸安裝完成后或者外圈和軸承座安裝完成后，用磁力表座和千分表對安裝精度進行檢驗，一旦發現問題需要拆掉重新安裝。
對于設計有潤滑油孔的安裝結構要特別注意潤滑油孔位置的對應安裝。
潤滑
該系列軸承在沒有特殊要求的條件下在出廠時已經填充潤滑脂；如果客戶對潤滑脂有特殊要求，請在工況條件表中說明；如果客戶采用油液潤滑的方式，也請在工況條件表中說明，軸承在出廠時不填充潤滑脂，僅保留少量的防銹油。
軸承在出廠時內部填充的潤滑脂已經經過跑和，如果客戶長時間存放后再使用，請在使用前跑和一段時間，根據軸承的大小不同，我們推薦跑和20圈到50圈。
不同牌號的潤滑脂不得混用，防止發生反應而導致潤滑脂失效，該要求敬請留意。
軸承經過長時間運轉后潤滑脂會揮發、老化掉一部分，為了保證軸承處于良好的潤滑防護中，請及時補充同牌號的潤滑脂；根據實際應用工況條件不同，我們推薦的補充周期為六個月到十二個月。
