CRBH系列—詳情介紹
CRBH型（內、外圈一體型）--簡介
CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。
CRBH型（內、外圈一體型）--用途
CRBH系列的內外圈都采用整體結構且沒有安裝孔，安裝時需要法蘭和支撐座固定。另外，由于外圈和內圈均為整體結構，安裝對性能沒有影響，因此能獲得穩定的旋轉精度和扭矩，特別適用于安裝尺寸有限、高精度、同時又要求高剛性的場合。所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

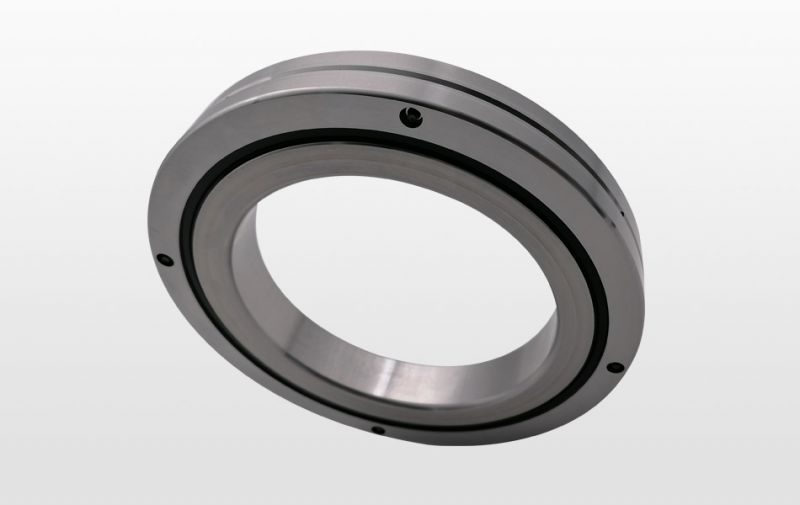

CRBH型（內、外圈一體型）--圖片
CRBH型（內、外圈一體型）--視頻
CRBH型（內、外圈一體型）--參數表

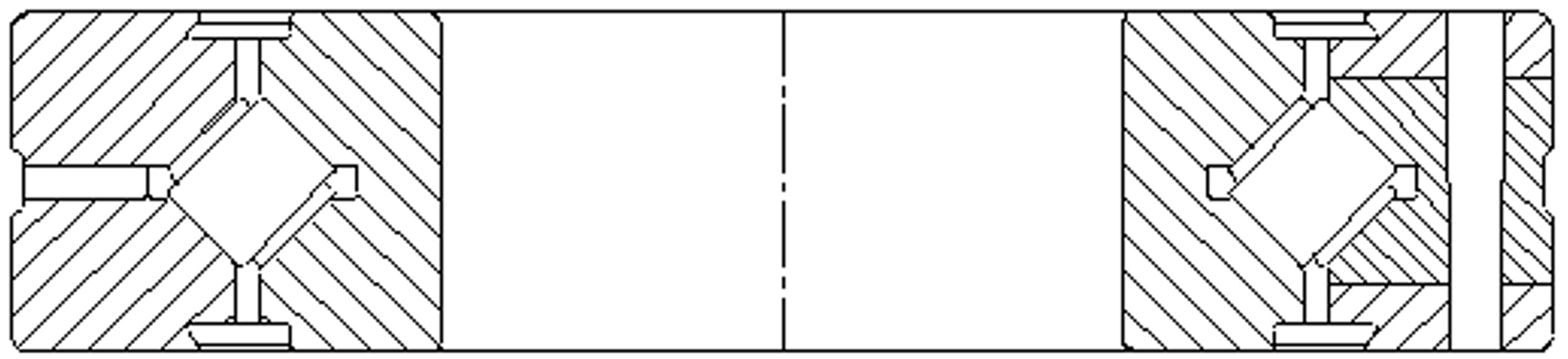

CRBH高剛性型
此型號軸承的內外圈均為整體結構，相對于RB型的分體外圈來說具有更高的結構剛性，此型號軸承被廣泛用于需要小型高剛性和高旋轉精度的機器人、機床及醫療設備等的旋轉部。
| 型號 | 內徑 | 公差 | 外徑 | 公差 | 內圈寬度 | 公差 | 外圈寬度 | 公差 | 節圓直徑 | 內圈軸肩 | 外圈軸肩 | 重量 |
| d（mm） | δd（mm） | D（mm） | δD（mm） | B（mm） | δB（mm） | B1（mm） | δB1（mm） | Dpw（mm） | ds（mm） | Dh（mm） | m（Kg） | |
| CRBHV2008A | 20 | 0/-0.006 | 36 | 0/-0.007 | 8 | 0/-0.075 | 8 | 0/-0.075 | 27 | 24 | 31 | 0.04 |
| CRBHV2508A | 25 | 0/-0.006 | 41 | 0/-0.007 | 8 | 0/-0.075 | 8 | 0/-0.075 | 32 | 29 | 36 | 0.05 |
| CRBHV3010A | 30 | 0/-0.006 | 55 | 0/-0.009 | 10 | 0/-0.075 | 10 | 0/-0.075 | 41.5 | 36.5 | 48.5 | 0.12 |
| CRBHV3510A | 35 | 0/-0.008 | 60 | 0/-0.009 | 10 | 0/-0.075 | 10 | 0/-0.075 | 46.5 | 41.5 | 53.5 | 0.13 |
| CRBHV4010A | 40 | 0/-0.008 | 65 | 0/-0.009 | 10 | 0/-0.075 | 10 | 0/-0.075 | 51.5 | 46.5 | 58.5 | 0.15 |
| CRBHV4510A | 45 | 0/-0.008 | 70 | 0/-0.009 | 10 | 0/-0.075 | 10 | 0/-0.075 | 56.5 | 51.8 | 63.5 | 0.16 |
| CRBHV5013A | 50 | 0/-0.008 | 80 | 0/-0.009 | 13 | 0/-0.075 | 13 | 0/-0.075 | 64 | 56 | 74 | 0.29 |
| CRBHV6013A | 60 | 0/-0.009 | 90 | 0/-0.010 | 13 | 0/-0.075 | 13 | 0/-0.075 | 74 | 66 | 84 | 0.33 |
| CRBHV7013A | 70 | 0/-0.009 | 100 | 0/-0.010 | 13 | 0/-0.075 | 13 | 0/-0.075 | 84 | 76 | 94 | 0.38 |
| CRBHV8016A | 80 | 0/-0.009 | 120 | 0/-0.010 | 16 | 0/-0.075 | 16 | 0/-0.075 | 98 | 88 | 112 | 0.74 |
| CRBHV9016A | 90 | 0/-0.010 | 130 | 0/-0.011 | 16 | 0/-0.075 | 16 | 0/-0.075 | 108 | 98 | 122 | 0.81 |
| CRBHV10020A | 100 | 0/-0.010 | 150 | 0/-0.011 | 20 | 0/-0.075 | 20 | 0/-0.075 | 123 | 110 | 140 | 1.45 |
| CRBHV11020A | 110 | 0/-0.010 | 160 | 0/-0.013 | 20 | 0/-0.075 | 20 | 0/-0.100 | 133 | 120 | 150 | 1.56 |
| CRBHV12025A | 120 | 0/-0.010 | 180 | 0/-0.013 | 25 | 0/-0.075 | 25 | 0/-0.100 | 148.7 | 132 | 168 | 2.62 |
| CRBHV13025A | 130 | 0/-0.013 | 190 | 0/-0.15 | 25 | 0/-0.100 | 25 | 0/-0.100 | 158 | 142 | 178 | 2.82 |
| CRBHV14025A | 140 | 0/-0.013 | 200 | 0/-0.015 | 25 | 0/-0.100 | 25 | 0/-0.100 | 168 | 152 | 188 | 2.96 |
| CRBHV15025A | 150 | 0/-0.013 | 210 | 0/-0.015 | 25 | 0/-0.100 | 25 | 0/-0.100 | 178 | 162 | 198 | 3.16 |
| CRBHV20025A | 200 | 0/-0.015 | 260 | 0/-0.018 | 25 | 0/-0.100 | 25 | 0/-0.120 | 230 | 212 | 248 | 4 |
| CRBHV25025A | 250 | 0/-0.015 | 310 | 0/-0.018 | 25 | 0/-0.100 | 25 | 0/-0.120 | 277.5 | 262 | 298 | 4.97 |
交叉滾子軸承--產品分類

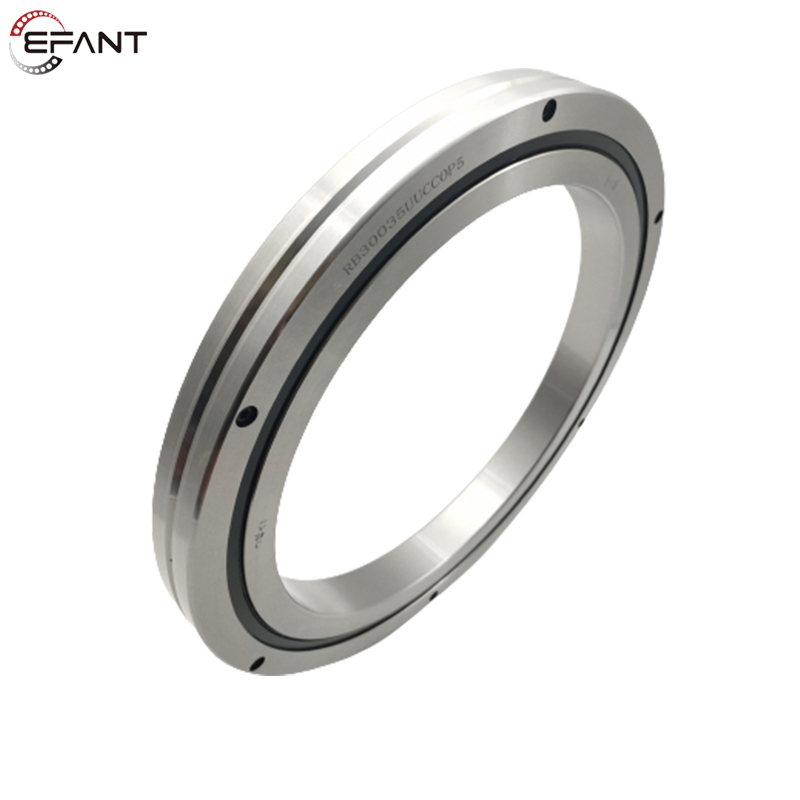

RB型（外環分割、內環旋轉）
RB交叉滾子軸承是交叉圓柱滾子軸承的基本類型。內圈和外圈的尺寸小。其結構是將外環分開，而內圈是一體式設計，適用于需要高內環旋轉精度的零件部位。
RA型（外環分割、內環旋轉）
該系列型號是緊湊型，是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位，例如機器人和機械手的旋轉零件部位。

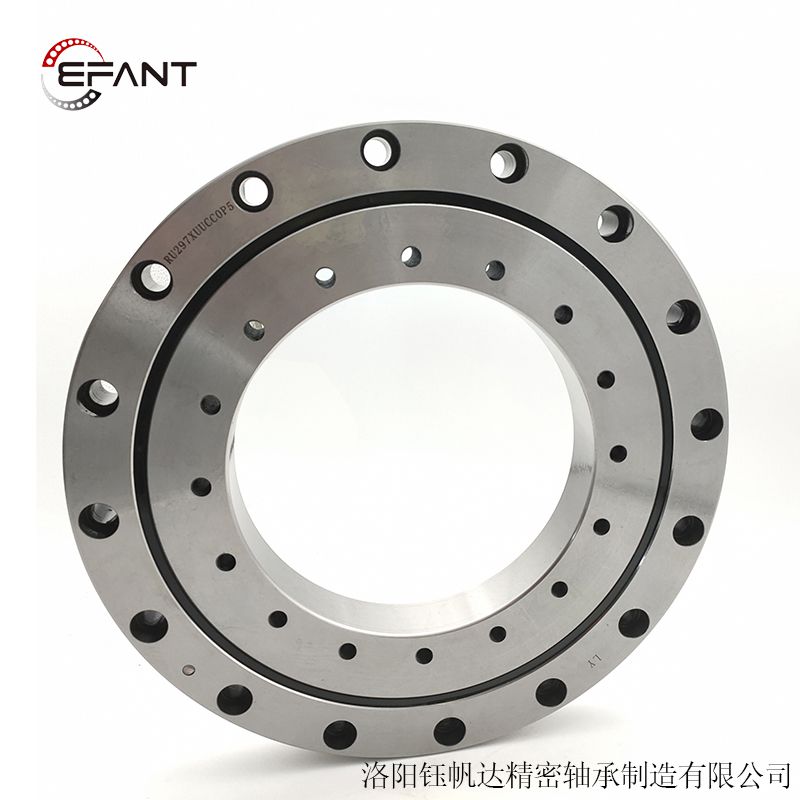

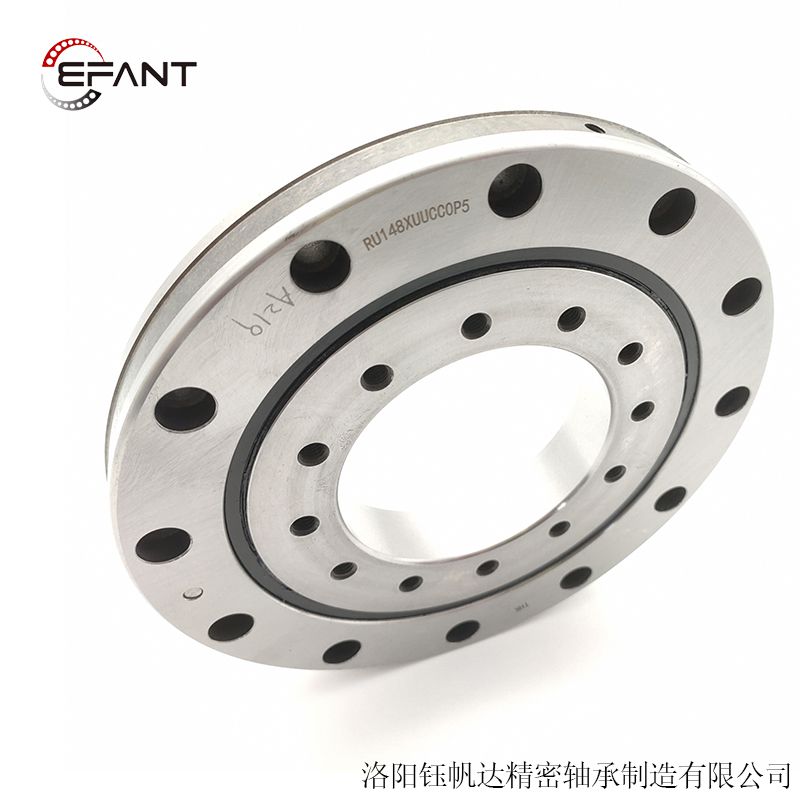

RU型（內、外環一體）
由于該系列已進行了裝置孔的加工，因此無需固定法蘭和支撐座。另外，由于是一體的內外環結構（帶座），該裝置幾乎對性能沒有影響，因此可以獲得穩定的旋轉精度和扭矩。可用于外環和內環旋轉。
CRBH型（內外環一體）
CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。
RW雙列型（內外圈一體型）
此型號是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計。
SX型（外圈分割型）
SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。
XU和XSU型（內、外環體型）
此兩型號的交叉圓柱滾子軸承內外圈均為整體結構，可以直接進行端面安裝。
RE型（內環分割、外環旋轉）
該系列是從RB型的設計概念衍生而來的新型，其主要尺寸與RB型相同。其結構是：內環為分割式，外環為一體式設計，適用于要求外環旋轉精度高的零件部位。
